Аудиодизайнеры и покупатели автомобильных компонентов часто сталкиваются с критическим выбором при выборе металлических решеток динамиков: фототравленая решетка динамикаили штампованная металлическая решетка динамика. Оба варианта защищают драйверы динамиков, однако они сильно различаются по точности, гибкости производства, качеству грани и структуре затрат. В этой статье сравниваются эти два решения, чтобы помочь вам выбрать подходящую решетку для автомобильной аудиосистемы, динамиков Hi-Fi и индивидуальных акустических проектов.
1. Основной принцип производства

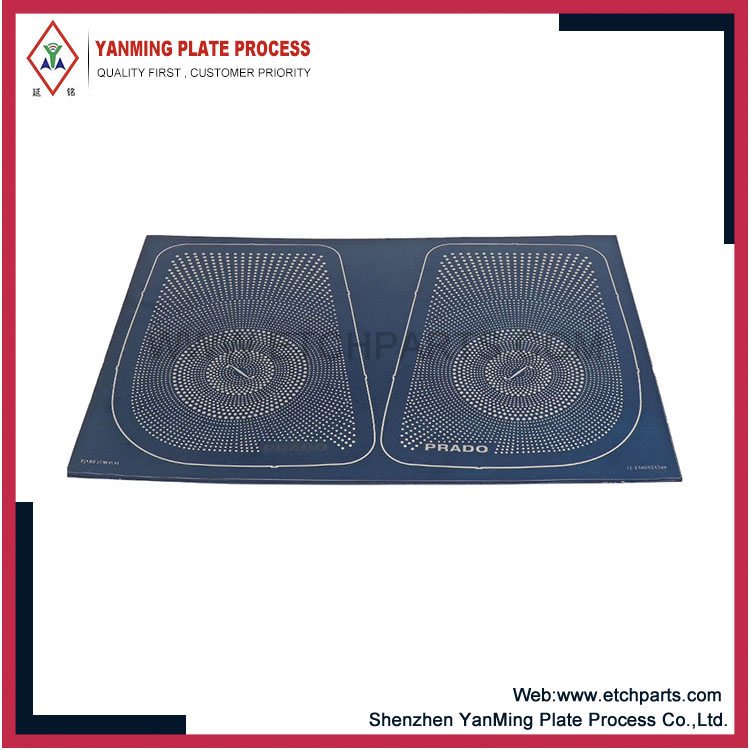

ФотоГравированная решетка динамика: Также известно как химическое травление. Металлические листы покрываются фоторезистом, экспонируются под индивидуальное изображение, а затем протравливаются химическим раствором для образования отверстий и узоров. Никакой твердой металлической формы не требуется.
Штампованная металлическая решетка динамика: традиционная механическая обработка. Металлическая пластина прессуется и пробивается пресс-формой для твердой штамповки под высоким давлением для создания отверстий. Изготовленные на заказ шаблоны основаны на использовании специальных штампов.
2. Ключевое сравнение производительности
Качество кромки
Гравированная решетка радиатора: гладкие края без заусенцев. Не царапает диафрагмы динамиков и проводку.
Штампованная решетка: на краях отверстий остаются крошечные заусенцы. Обычно требуется дополнительный процесс удаления заусенцев.
Точность обработки
Травленая решетка: ширина линии до 0,015 мм, минимальная апертура 0,03 мм, допуск ±0,01 мм. Поддерживает ультратонкие и однородные отверстия.
Штампованная решетка: минимальный размер отверстий ограничен. Точность падает при обработке тонкого металла толщиной менее 0,1 мм.
Гибкость шаблона
Гравированная решетка: поддерживает шестиугольные, ромбовидные, овальные, круглые и нестандартные узоры, градиентную плотность отверстий и полутравленые логотипы на одной части.
Штампованная решетка: простые стандартные отверстия экономичны. Сложные или переменные модели приводят к высокой стоимости пресс-формы.
Доступный материал и толщина
Травленая решетка: нержавеющая сталь, алюминий, медь, латунь. Толщина от 0,02мм до 1мм.
Штампованная решетка: лучше подходит для более толстого металла. Тонкие листы имеют тенденцию деформироваться во время штамповки.
3. Стоимость и время выполнения заказа
Стоимость пресс-формы
Травленая решетка: нулевая или низкая стоимость пресс-формы. Плата за изменение изображения взимается только в случае изменения дизайна.
Штампованная решетка: высокая единовременная стоимость штампа. Для нового рисунка нужна новая форма для штамповки.
Время выполнения образца и массового производства
Травленая решетка: 3–5 дней для образцов; массовое производство завершилось в течение одной недели. Идеально подходит для прототипов и небольших серийных заказов.
Штампованная решетка: изготовление пресс-формы занимает дополнительные недели. Краткосрочные заказы становятся дорогими.
Цена за единицу при разных объемах
Травленая решетка: подходит для прототипирования, небольших и средних заказов.
Штампованная решетка: низкая цена за единицу только для крупносерийного производства после инвестиций в пресс-формы.
4. Подходящие сценарии применения
Решетка динамика с фототравлением подходит для:
Внутренний динамик автомобиля на новой энергии, аудиосистема в подголовниках, автомобильная аудиосистема премиум-класса
Динамики Hi-Fi, высококачественная аудиосистема Bluetooth, специальное оборудование для домашнего кинотеатра
Прототип НИОКР, изготовление небольших партий по индивидуальному заказу, продукция, требующая фирменных полутравленых логотипов.
Штампованная металлическая решетка динамика подходит для:
Стандартные потребительские динамики с простым дизайном отверстий
Массовые заказы с фиксированными, неизменными шаблонами
Недорогие базовые аудиопродукты без сверхвысоких эстетических требований.
5. Дополнительная услуга обработки от YanMing®
Для фототравленые решетки динамиков, YanMing обеспечивает универсальную вторичную обработку:
Полутравленый логотип
Сварка, формовка и полировка
Цветное покрытие, анодирование и гальваника
Клейкая подложка и другие опоры для сборки
Заключение
Выбирайте решетку динамика с фототравлением, если вам нужна высокая точность, поверхность без заусенцев, гибкие пользовательские узоры и быстрая выборка, особенно для автомобильной аудиосистемы и проектов HiFi премиум-класса.
Выбирайте штампованную металлическую решетку динамика только для простых фиксированных конструкций и массового производства, чтобы сократить затраты на единицу продукции.
YanMing® — ведущая китайская фабрика фототравления, расположенная в Чангане, Дунгуань. Мы производим на заказтравленые решетки динамиковс автоматическими линиями химического травления.Отправьте запрос на дизайнпо адресу hearten@paneloverlay.com для получения расценок и образцов.
